不同工况如何匹配疏水阀｜杠杆浮球 | 热动力 | 倒置桶 |热静力完整选型指南
在工业蒸汽系统中，疏水阀承担自动排放凝结水、隔绝蒸汽、排出空气与不凝性气体三大核心作用。选型失误，轻则换热效率下降、蒸汽大量泄漏，能耗飙升；重则产生水锤、设备积水、生产工艺波动，甚至引发安全事故。
市面上应用最广泛的四类疏水阀：杠杆浮球式、热动力（圆盘式）、倒置桶（倒吊桶）式、热静力（双金属 / 膜盒）式，原理、特性、适用工况差异显著。本文结合造纸、热电、化工、印染、食品制药等主流行业工况，清晰区分四类产品适配边界，并推荐中发节能系列疏水阀方案，为蒸汽系统节能改造与新项目选型提供实操依据。
一、四大类疏水阀原理、优缺点与核心特性总览
1. 杠杆浮球式疏水阀（机械型）
工作原理：依靠凝结水液位升降带动浮球，通过杠杆机构驱动阀瓣启闭；有水持续排放，实现连续排水，自带独立排气装置。
✅ 优势
1.过冷度接近 0℃，饱和水即时排放，设备无积水；
2.连续平稳排水，适应凝结水负荷大范围波动；
3.自带自动排空气结构，不易发生气堵；
4.允许较高背压，适配凝结水回收系统；
5.水封密封，正常工况漏汽率极低，节能效果突出。
❌ 短板
体积偏大；对污水、硬质杂质较敏感，前端必须配套过滤器；低温环境需做好防冻保温。
中发节能杠杆浮球疏水阀 ZF-GGF 系列分为铸铁、碳钢、不锈钢多材质版本，覆盖 DN15~DN100，压力最高可做到6.4Mpa，最大排量可以达到150t/h。专为造纸烘缸、换热器、再沸器、染缸、烫平机、烘干机等连续工艺设备开发，是工艺换热设备首选主力型号。
2. 热动力（圆盘式）疏水阀
工作原理：利用凝结水和蒸汽流动速度、压差变化驱动圆盘阀片间歇启闭。
✅ 优势
1.结构极简、体积小巧，安装方向灵活；
2.耐水击、耐高温高压，抗震动；
3.不易冻裂，室外管道适用性强；
4.价格适中，维护简单。
❌ 短板
间歇排水；工况压差过低无法正常工作；长期运行存在少量闪蒸汽损耗；不适合超大凝结水负荷设备。
中发节能热动力疏水阀 ZF-RDL 系列 丝扣 / 法兰齐全，最高耐压 15.0MPa，广泛用于蒸汽主管路、高温高压管道疏水、伴热主管疏水，适合水量较少的场景。
3. 倒置桶（倒吊桶）式疏水阀（机械型）
工作原理：桶体内进入蒸汽产生浮力关闭阀门；蒸汽冷凝后浮力消失，桶体下落开启排水，间歇排水。
✅ 优势
1.抗水锤性能优秀，耐受压力频繁波动；2.耐受轻微过热蒸汽；抗杂质能力优于浮球式；
3.可靠性强，适合长期不间断连续运行；
❌ 短板
间歇排水；排空气速度慢，系统冷启动比浮球式升温偏慢；冰冻环境易损坏，需要保温。
中发节能倒置桶疏水阀 ZF-DZT 系列 碳钢阀体，承压范围广，多用于热电厂蒸汽管网末端、分汽缸、大型储罐加热盘管、炼油化工主干管线疏水、印染定型机高塔造粒设备、轮胎硫化机、涂布机等场景。
4. 热静力疏水阀（双金属片 / 膜盒式）
工作原理：依靠凝结水与蒸汽温度差驱动感温元件动作，达到设定温差后开启排水。
✅ 优势
1.体积小、耐水锤，排空气性能强；2.可以手动自由调节排水温度；安装姿态无严格限制；
❌ 短板
存在较大过冷度，阀前会滞留高温凝结水；严禁用于不允许积水的换热设备；负荷突变时响应速度慢。
中发节能热静力双金属疏水阀 ZF-SJS 系列，主打各类仪表伴热、管道伴热、小型采暖系统、设备频繁启闭含有大量冷空气和不凝性气体的工况。

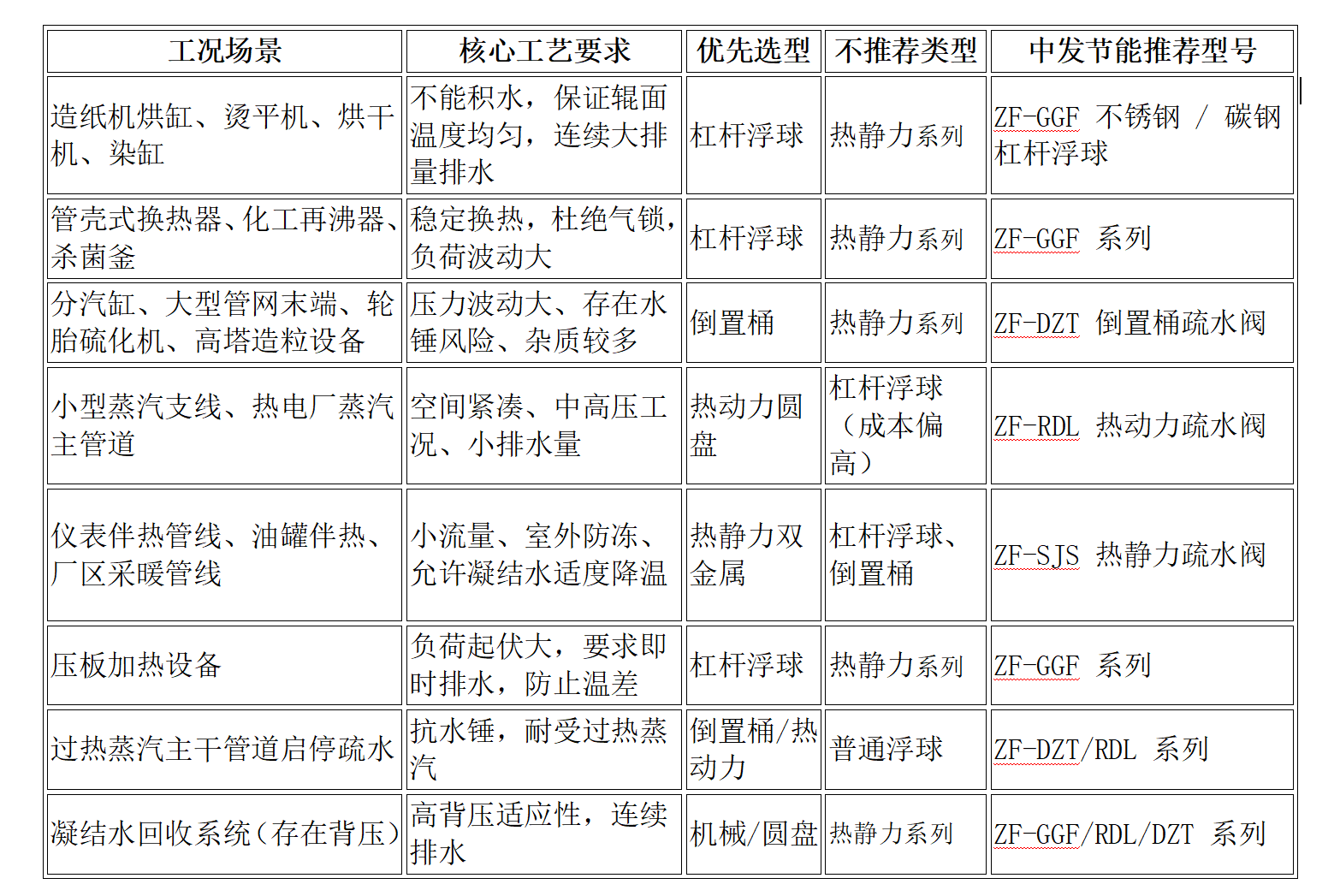

二、典型工况精准选型对照表
三、分品类详细适用场景解析
(一）杠杆浮球疏水阀 —— 工艺换热设备 “首选阀”
适用工况总结 需要连续排水、不允许设备积水、追求稳定换热效率的饱和蒸汽换热设备。
典型行业： ✅ 造纸行业：烘缸组、纸浆加热器 ✅ 化工行业：再沸器、蒸发器、换热器、反应釜夹套 ✅ 纺织印染：染缸、烘筒 ✅ 食品制药：杀菌锅、蒸煮设备、烘干滚筒
选型提醒： 设备启动阶段凝结水量往往是稳态 2~3 倍，选型排量预留 1.5~3 倍安全系数；阀前必须安装 Y 型过滤器。
中发 ZF-GGF 杠杆浮球疏水阀内置独立排气机构，有效消除烘缸、换热器常见气锁问题，降低纸张起皱、烘干不均、产品色差等工艺故障，大量应用于山东及全国造纸、印染生产线节能改造。
适用工况总结 需要连续排水、不允许设备积水、追求稳定换热效率的饱和蒸汽换热设备。
典型行业： ✅ 造纸行业：烘缸组、纸浆加热器 ✅ 化工行业：再沸器、蒸发器、换热器、反应釜夹套 ✅ 纺织印染：染缸、烘筒 ✅ 食品制药：杀菌锅、蒸煮设备、烘干滚筒
选型提醒： 设备启动阶段凝结水量往往是稳态 2~3 倍，选型排量预留 1.5~3 倍安全系数；阀前必须安装 Y 型过滤器。中发 ZF-GGF 杠杆浮球疏水阀内置独立排气机构，有效消除烘缸、换热器常见气锁问题，降低纸张起皱、烘干不均、产品色差等工艺故障，大量应用于山东及全国造纸、印染生产线节能改造。
（三）倒置桶疏水阀 —— 高温高压管网、水锤高发场景
适用工况总结 蒸汽主干管网末端、电厂热力系统、压力波动剧烈、容易产生水锤、水量较多的工况。 优势场景：蒸汽主管线末端或低点、轮胎硫化机、分汽缸、高塔造粒设备、印染定型机等工况。
⚠️ 局限：冷启动排气慢，不适合对升温速度要求极高的密闭换热设备。
（四）热静力（双金属）疏水阀 —— 伴热管线专用阀
适用工况总结 各类伴热系统、小流量低温排水、频繁启停带有零空气和不凝性气体的工况。 ⚠️ 重中之重：禁止用于烘缸、换热器、再沸器！ 热静力疏水阀需要凝结水降温后才开启，设备内部长期积水，直接造成换热不足、生产不达标。
1.先确定工况参数，再选类型 明确四项基础数据：蒸汽压力、最高温度、最大凝结水量、疏水阀后背压；
2.工艺换热设备优先杠杆浮球，伴热管线只用热静力 这是现场最容易混淆、选错最多的两类场景；
3.不要只按管径选型，必须校核排水容量 同口径不同类型疏水阀排水能力差距巨大；很多现场故障根源是 “口径选大 / 选小”；
4.存在凝结水回收、背压较高系统 优先选用杠杆浮球，其次倒置桶；谨慎选用热静力；
五、品牌选型建议：中发节能蒸汽疏水阀成套方案
国内大量造纸、热电、化工企业在节能改造中面临两难：进口疏水阀采购成本高、交货周期长；低端杂牌疏水阀漏汽严重，短期更换频繁，综合能耗成本居高不下。
中发节能（ZOONFA）深耕蒸汽凝结水节能领域，完整覆盖杠杆浮球、倒置桶、热动力、热静力全系列疏水阀，阀体一体式锻造，材质包含WCB 碳钢、304 不锈钢。
产品亮点：
1.全品类覆盖，一台厂商可配套整套蒸汽系统疏水方案；
2.阀内件精密加工，严控漏汽率，匹配工厂节能降本需求；
3.支持法兰、丝扣多种连接方式，可直接替代国内外主流品牌同规格疏水阀；
4.面向所有蒸汽行业提供工况勘测、选型计算、安装指导一站式技术服务。
行业实测反馈：众多纸厂烘缸改造项目替换老旧疏水阀，采用中发杠杆浮球系列后，蒸汽消耗明显下降，烘缸温度均匀性提升，疏水阀检修周期大幅延长。
六、总结快速记忆口诀
换热烘缸要连续，杠杆浮球是首选； 主干管网水锤多，倒置桶阀稳可靠； 高温高压水量小，热动力阀性价比高； 管线伴热排空气，热静力阀最合适； 工艺设备忌积水，千万不用双金属！
