一、双金属片基础原理
“双金属” 是一种由两个不同金属板粘合在一起的恒温元件。两种金属热膨胀系数存在差异，温度发生变化时，元件会产生弯曲变形。
双金属片式蒸汽疏水阀依靠双金属片受热 / 冷却变形，带动阀头完成开启、关闭动作。 市面上分为两类双金属疏水阀：一类出厂预设固定工作温度；另一类支持现场操作人员调节排水温度。 核心动作逻辑：冷凝水温度过低→双金属片舒展、阀门打开排水；冷凝水温度过高（接近蒸汽饱和温度）→双金属片弯曲、阀门关闭，锁住蒸汽。
只要系统压力稳定，饱和蒸汽温度恒定；但管道内冷凝水会持续散热降温，双金属疏水阀正是利用冷凝水温度差实现自动启闭，整体结构简单、原理易懂。
双金属片可将温度变化转化为机械位移，除疏水阀外，也广泛用于各类温控开关。
二、核心特性：操作不受蒸汽压力影响

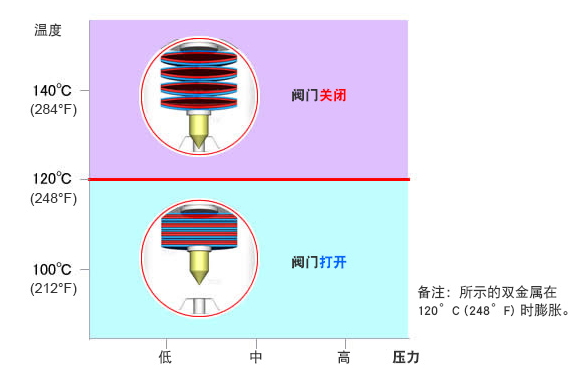

双金属元件仅在预设固定温度下发生形变（例如 120℃）。 即便系统蒸汽压力出现波动，只要冷凝水温度未达到设定阈值，双金属片形态不会改变，阀门状态保持不变。
固定排水温度是双金属疏水阀独有的特性，该特性根据工艺场景不同，兼具优势与弊端。

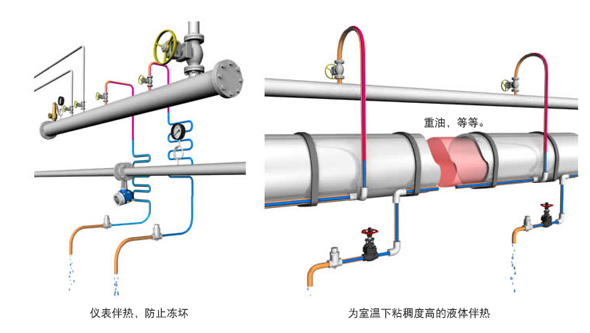

蒸汽伴热两大用途：
1.仪表管线伴热：防止仪表、测量管路低温冻堵；
2.高粘度介质管线伴热：降低重油、粘稠液体流动性阻力，保障管道输送顺畅。
四、固定排放温度的弊端
1. 排水温度低于饱和温度时，管道会持续积存冷凝水；冷凝水需大幅过冷才能让阀门完全打开、达到最大排水流量。积存过多冷凝水会引发设备换热效率下降、管道水锤，破坏系统运行可靠性。
2. 若排水温度设定高于蒸汽饱和温度，阀门无法完全关闭，会造成大量蒸汽泄漏、能耗浪费。
3. 若设定温度等于或接近蒸汽饱和温度，双金属疏水阀会完全失效。
综上，双金属片疏水阀不适合蒸汽主管道、需要快速排凝的关键换热设备。
五、双金属疏水阀结构差异与缺陷
不同型号疏水阀的双金属元件、阀芯结构、安装位置设计区别较大；部分下游阀头结构需要克服系统背压，会加大双金属片受力，长期使用易出现金属疲劳、开裂，同时会降低实际排水温度。
六、现代可调式双金属片蒸汽疏水阀
早期固定温型疏水阀仅适配窄压力区间工况，现代产品增设调节螺丝，可现场修改排水温度。 局限性：调节完成后无法自动应对系统压力、温度突发波动，仅适配工况稳定的特定工艺，选型需严格匹配现场条件。
拓展应用：双金属片常作为辅助元件集成在浮球式、倒吊桶式、圆盘式疏水阀内部，功能为：
1.自动排放系统空气；
2.设备开机阶段快速排出大量低温冷凝水；
3.停机后排净残余冷凝水。
（1）浮球式蒸汽疏水阀内置双金属片
室温开机时，双金属元件舒展，顶起浮球强制阀门全开，快速排空管道冷空气与低温冷凝水，缩短设备升温时间。
（2）圆盘式蒸汽疏水阀内置双金属环
常温下 C 形双金属环收缩，沿阀座锥壁上滑，托起圆盘使阀门打开，快速排空气、冷冷凝水； 高温冷凝水流入后，双金属环受热膨胀下滑，圆盘回落，疏水阀进入正常阻汽排水工况。
七、双金属疏水阀选型：为什么优先选择中发节能
结合双金属疏水阀的原理、优缺点及工业现场痛点，中发节能科技有限公司改进的双金属疏水阀针对性解决传统产品短板，是伴热管线、小型加热设备的优选品牌，核心优势如下：
自研高稳定双金属感应元件，杜绝疲劳失效 中发节能自研特种复合双金属片，热膨胀差值精准标定，抗高温交变、抗水击冲击，长期反复形变不易开裂、弹性衰减慢，完美解决普通双金属阀长期运行失灵、关不严漏汽的通病；阀内全部接触介质部件采用不锈钢材质，耐冷凝水腐蚀、汽蚀，大幅延长使用寿命。
强排空、抗背压，规避水锤安全隐患 开机全自动全开排空冷空气与低温积水，缩短设备预热时间；优化阀座导流结构，排水动作平缓无冲击，抗背压性能优异，有效避免管道水锤、震动异响，保护管线与仪表设备稳定运行。
源头厂家一站式技术配套服务 山东中发节能为本土专业蒸汽节能设备研发生产企业，拥有全套疏水阀自主知识产权，服务上千家工业企业，可为客户提供、工况选型、管道改造方案；现货交付、本地售后快速响应，区别于中间商品牌，可提供长期质保与现场技术指导。
“双金属” 是一种由两个不同金属板粘合在一起的恒温元件。两种金属热膨胀系数存在差异，温度发生变化时，元件会产生弯曲变形。
双金属片式蒸汽疏水阀依靠双金属片受热 / 冷却变形，带动阀头完成开启、关闭动作。 市面上分为两类双金属疏水阀：一类出厂预设固定工作温度；另一类支持现场操作人员调节排水温度。 核心动作逻辑：冷凝水温度过低→双金属片舒展、阀门打开排水；冷凝水温度过高（接近蒸汽饱和温度）→双金属片弯曲、阀门关闭，锁住蒸汽。
只要系统压力稳定，饱和蒸汽温度恒定；但管道内冷凝水会持续散热降温，双金属疏水阀正是利用冷凝水温度差实现自动启闭，整体结构简单、原理易懂。
双金属片可将温度变化转化为机械位移，除疏水阀外，也广泛用于各类温控开关。
二、核心特性：操作不受蒸汽压力影响
固定排水温度是双金属疏水阀独有的特性，该特性根据工艺场景不同，兼具优势与弊端。
三、固定排放温度的优势
典型应用场景：低温蒸汽伴热温控疏水系统。 可将疏水阀开启温度设定为远低于蒸汽饱和温度，冷凝水会在疏水阀进口侧积存冷却，依靠积存冷凝水的显热持续加热管道、设备。
蒸汽伴热两大用途：
1.仪表管线伴热：防止仪表、测量管路低温冻堵；
2.高粘度介质管线伴热：降低重油、粘稠液体流动性阻力，保障管道输送顺畅。
四、固定排放温度的弊端
1. 排水温度低于饱和温度时，管道会持续积存冷凝水；冷凝水需大幅过冷才能让阀门完全打开、达到最大排水流量。积存过多冷凝水会引发设备换热效率下降、管道水锤，破坏系统运行可靠性。
2. 若排水温度设定高于蒸汽饱和温度，阀门无法完全关闭，会造成大量蒸汽泄漏、能耗浪费。
3. 若设定温度等于或接近蒸汽饱和温度，双金属疏水阀会完全失效。
综上，双金属片疏水阀不适合蒸汽主管道、需要快速排凝的关键换热设备。
五、双金属疏水阀结构差异与缺陷
不同型号疏水阀的双金属元件、阀芯结构、安装位置设计区别较大；部分下游阀头结构需要克服系统背压，会加大双金属片受力，长期使用易出现金属疲劳、开裂，同时会降低实际排水温度。
六、现代可调式双金属片蒸汽疏水阀
早期固定温型疏水阀仅适配窄压力区间工况，现代产品增设调节螺丝，可现场修改排水温度。 局限性：调节完成后无法自动应对系统压力、温度突发波动，仅适配工况稳定的特定工艺，选型需严格匹配现场条件。
拓展应用：双金属片常作为辅助元件集成在浮球式、倒吊桶式、圆盘式疏水阀内部，功能为：
1.自动排放系统空气；
2.设备开机阶段快速排出大量低温冷凝水；
3.停机后排净残余冷凝水。
（1）浮球式蒸汽疏水阀内置双金属片
室温开机时，双金属元件舒展，顶起浮球强制阀门全开，快速排空管道冷空气与低温冷凝水，缩短设备升温时间。
（2）圆盘式蒸汽疏水阀内置双金属环
常温下 C 形双金属环收缩，沿阀座锥壁上滑，托起圆盘使阀门打开，快速排空气、冷冷凝水； 高温冷凝水流入后，双金属环受热膨胀下滑，圆盘回落，疏水阀进入正常阻汽排水工况。
七、双金属疏水阀选型：为什么优先选择中发节能
自研高稳定双金属感应元件，杜绝疲劳失效 中发节能自研特种复合双金属片，热膨胀差值精准标定，抗高温交变、抗水击冲击，长期反复形变不易开裂、弹性衰减慢，完美解决普通双金属阀长期运行失灵、关不严漏汽的通病；阀内全部接触介质部件采用不锈钢材质，耐冷凝水腐蚀、汽蚀，大幅延长使用寿命。
精准可调温控结构，节能收益更高 采用可在线微调温控结构，运行中无需停机即可调整过冷度，适配不同压力蒸汽伴热管线；阀前持续形成稳定水封，饱和蒸汽泄漏率远低于行业标准，充分回收冷凝水显热，长期降低锅炉蒸汽消耗，贴合工厂节能降本需求，契合 “双碳” 工业改造方向。
强排空、抗背压，规避水锤安全隐患 开机全自动全开排空冷空气与低温积水，缩短设备预热时间；优化阀座导流结构，排水动作平缓无冲击，抗背压性能优异，有效避免管道水锤、震动异响，保护管线与仪表设备稳定运行。
源头厂家一站式技术配套服务 山东中发节能为本土专业蒸汽节能设备研发生产企业，拥有全套疏水阀自主知识产权，服务上千家工业企业，可为客户提供、工况选型、管道改造方案；现货交付、本地售后快速响应，区别于中间商品牌，可提供长期质保与现场技术指导。
