倒置桶疏水阀工作原理
发布时间：2026-07-28 16:13:00 点击：
导读：在整套蒸汽管路系统里，倒置桶疏水阀属于经典的机械型疏水设备，凭借稳定耐用、抗杂质、耐水锤等特性，常年被各大工厂选用在蒸汽主管、分汽缸、高温管路当中。很多运维人员只知道使用该阀门，却不了解内部运行逻辑与适配场景，今天详细讲解倒置桶疏水阀的运作方式、适用工况。
在整套蒸汽管路系统里，倒置桶疏水阀属于经典的机械型疏水设备，凭借稳定耐用、抗杂质、耐水锤等特性，常年被各大工厂选用在蒸汽主管、分汽缸、高温管路当中。很多运维人员只知道使用该阀门，却不了解内部运行逻辑与适配场景，今天详细讲解倒置桶疏水阀的运作方式、适用工况。

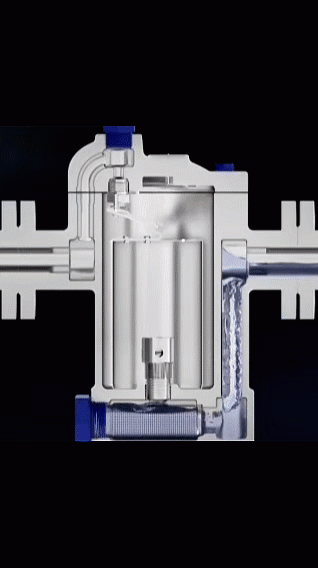

倒置桶疏水阀依靠蒸汽与冷凝水的密度差值完成启闭动作，核心构件为倒置桶、杠杆机构、阀芯阀座，整体运行属于标准的间断排水模式，整套工作分为四个循环阶段：
1.开机排气排水阶段设备初次开机时，管道内部积存大量冷空气与低温冷凝水，倒置桶依靠自身重力自然下沉，通过杠杆把阀口完全打开，管道里的冷空气、低温积水会快速从阀口排出，快速完成系统升温。
2.阀门关闭锁汽阶段随着蒸汽不断流入阀体内部，蒸汽进入倒置桶腔体中，蒸汽密度远小于水，会托起倒置桶向上浮起，桶体带动杠杆向上提拉阀芯，压紧阀座完成闭合；阀体内部留存的冷凝水形成水封，能够牢牢锁住蒸汽，杜绝蒸汽外泄浪费。
3.泄压复位阶段倒置桶顶端预留细小排气孔，桶内一小部分蒸汽会顺着小孔缓慢流出，剩余蒸汽接触低温桶壁凝结成冷凝水，桶内浮力持续下降，倒置桶慢慢向下坠落。
4.再次排水，循环工作倒置桶下沉再次顶开阀口，管路中新生成的冷凝水再次排出，之后蒸汽再次进入桶内关闭阀门，周而复始循环运行。整套流程一开一关交替进行，因此倒置桶疏水阀固定为间断排水形式，这种工作模式也是该阀门正常运行的标志，并非设备故障。
结合结构特性与排水形式，倒置桶疏水阀的使用场景有着很明确的划分：
1.优先使用场景：分汽缸系统分汽缸作为蒸汽分配中转站，介质杂质多、压力存在波动、时常产生大量冷凝水，还容易出现水锤冲击。倒置桶内部仅有桶体、杠杆两个运动部件，结构简单结实、抗水锤、自带自清洁效果，管道铁锈、焊渣不易造成阀体卡堵，绝大多数工厂的分汽缸疏水点位，标配都是倒置桶疏水阀。
2.高温高压蒸汽主管道、厂区长距离输送蒸汽管线；
3.换热设备、烘干设备、硫化罐、油罐伴热管线等杂质含量偏高的管路；
4.配套闭式冷凝水回收系统，该阀门背压率可达 90% 以上，高背压环境依旧可以稳定排水；
5.工况压力波动大、系统启停频繁的工业生产线蒸汽系统。
不推荐使用：需要连续微量排水、低压精密恒温的小型伴热管线，这类工况选用热静力疏水阀会更加合适。
市面倒置桶疏水阀质量参差不齐，不少低价产品存在内件易锈蚀、密封不严跑汽、桶体易变形等问题，长期使用反而增加工厂能耗与维修成本。深耕蒸汽节能阀门研发制造的山东中发节能，旗下全系倒置桶疏水阀经过工况优化升级，综合使用体验突出：
1.材质用料扎实耐用阀体选用加厚铸钢 / 不锈钢材质，倒置桶、杠杆、阀芯全部采用精工不锈钢加工，耐高温、耐腐蚀、抗水锤冲击，面对分汽缸等复杂恶劣工况长期运行不易损坏，使用寿命远超普通杂牌阀门。
2.间断排水运行稳定，密封不漏汽阀芯与阀座经过精密研磨配对，依靠水封 + 机械双重密封，阀门关闭阶段无肉眼可见蒸汽泄漏，间断排水节奏均匀稳定，不会出现频繁启闭失灵、常开漏汽的问题，从源头节省蒸汽费用。
3.自带抗污结构，适配工厂复杂介质阀门集成内置小型过滤器，阻拦管路焊渣、铁锈进入腔体，搭配阀座顶部布置的自清洗结构，杂质不容易堆积卡阀，大幅降低日常检修频次。
4.规格型号齐全，一站式选型服务山东中发节能拥有全系列压力、口径规格的倒置桶疏水阀，适配低压、中压、高压各类分汽缸、蒸汽主管工况；技术人员可依据现场工作压力、冷凝水排量免费核算匹配对应型号，同时提供安装指导、售后质保全套服务。
倒置桶疏水阀依靠汽液密度差实现间断排水，结构坚固、耐脏耐冲击，是分汽缸疏水的标配阀门，同时适配高温主管、各类工业加热设备的疏水点位。企业在采购时不要只对比低价，综合耐用性、节能性、售后体系考量，山东中发节能生产的倒置桶疏水阀，更加适配工厂长期稳定运行需求，有效解决管路积水、蒸汽跑损、阀门频繁损坏等各类常见问题。
